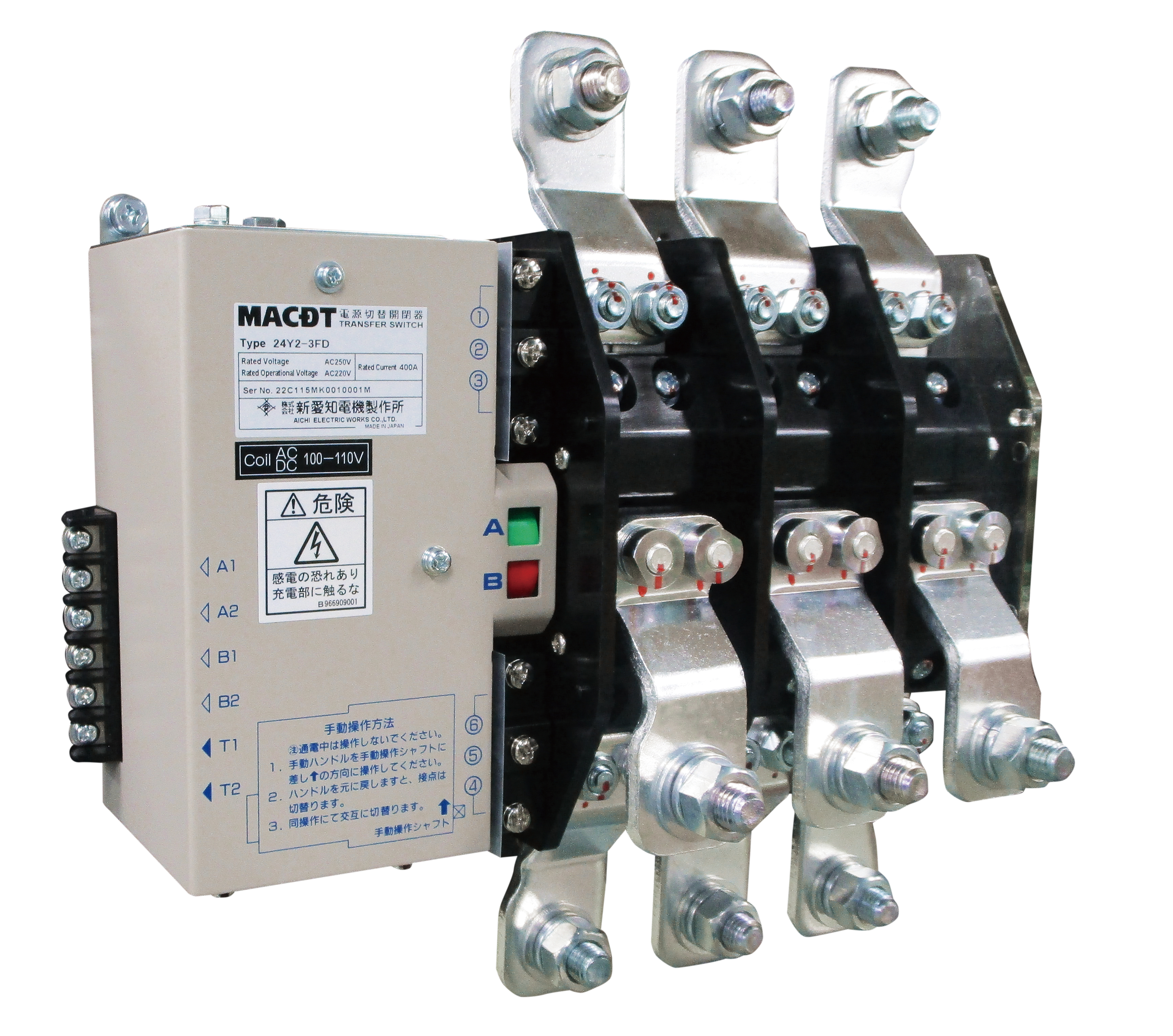

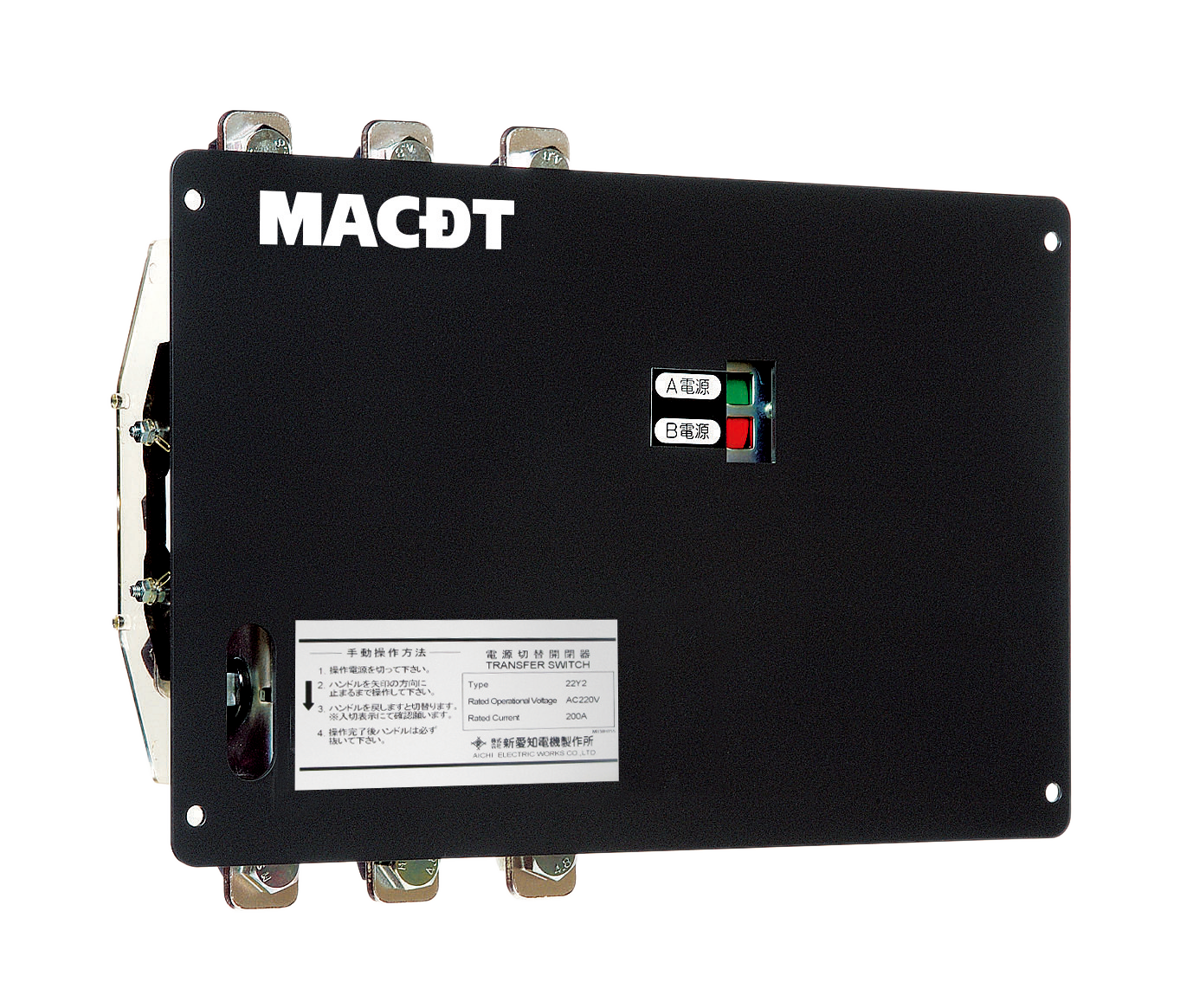

Y形シリーズ

シリーズ共通 標準仕様

定格絶縁電圧：ＡＣ２５０Ｖ

定格使用電圧：ＡＣ２２０Ｖ

定格使用電流：３０Ａ･５０Ａ･７５Ａ･１００Ａ･２００Ａ･３００Ａ･４００Ａ

極数：２Ｐ･３Ｐ･４Ｐ

接続方式：表面形・裏面形

投数：双投形（Ａ⇔Ｂの切替）

操作方法：電磁操作

操作電圧：ＡＣ１００／１１０Ｖ、ＡＣ２００／２２０Ｖ、ＤＣ１００／１１０Ｖ

補助開閉器：２Ｃ（各電源側に１Ｃ）付

標準付属品：主回路端子カバー（表面形のみ）、手動ハンドル、サージアブソーバ、

　　　　　　フラッシュプレート（裏面形）

オプション対応

【製作仕様指定】

・主回路負荷側端子の上部出し

【オプション付属品】

・手動ハンドル用ホルダー

・制限抵抗（ニュートラル位置停止用）
