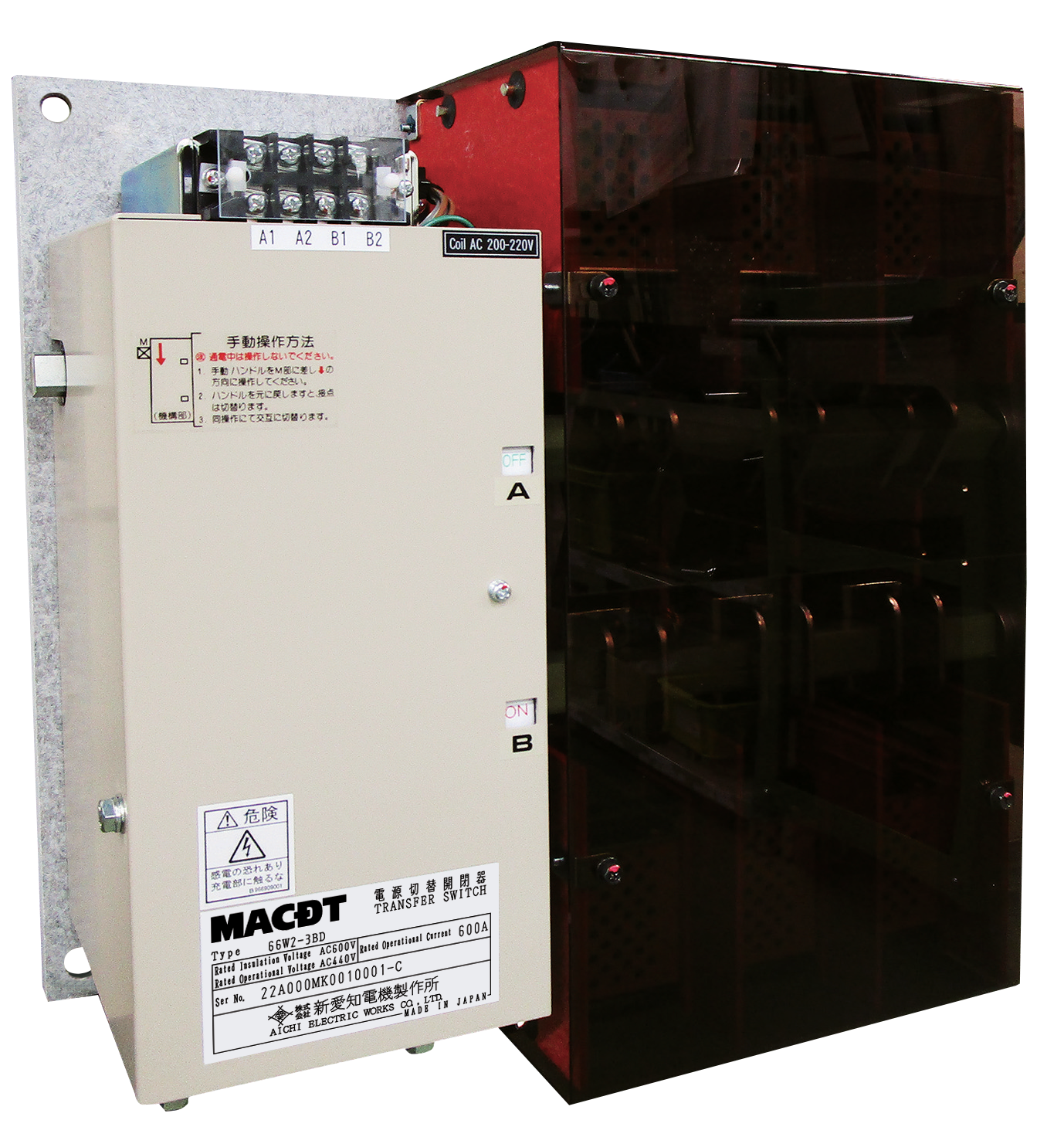

W2形シリーズ

シリーズ共通 標準仕様

定格絶縁電圧：ＡＣ６００Ｖ　

定格使用電圧：ＡＣ４４０Ｖ

定格使用電流：６０Ａ･１００Ａ･２００Ａ･４００Ａ･６００Ａ･８００Ａ･１０００Ａ･

　　　　　　　１２００Ａ･１６００Ａ

極数：２Ｐ･３Ｐ･４Ｐ

接続方式：表面形・裏面形

投数：双投形（Ａ⇔Ｂの切替）

操作方法：電磁操作

操作電圧：ＡＣ１００／１１０Ｖ、ＡＣ２００／２２０Ｖ、ＤＣ１００／１１０Ｖ

補助開閉器：２Ｃ（各電源側に１Ｃ）付

標準付属品：主回路端子カバー（６０Ａ～４００Ａの表面形のみ）、手動ハンドル、

　　　　　　サージアブソーバ

オプション対応

【製作仕様指定】

・主回路負荷側端子の上部出し（４００Ａ以下）

・埋込形（４００Ａ以下・フラッシュプレート付)

・補助開閉器４Ｃ（各電源側に２Ｃ）付

【オプション付属品】

・主回路端子カバー（６００Ａ～１６００Ａの表面形）

・手動ハンドル用ホルダー
