仕様一覧
形 式 L-1 L-2 L-3 定格電圧 7.2kV 適用電線 KIC・KIP 電線サイズ（sq） 14、22、38、60 100、150 200、250

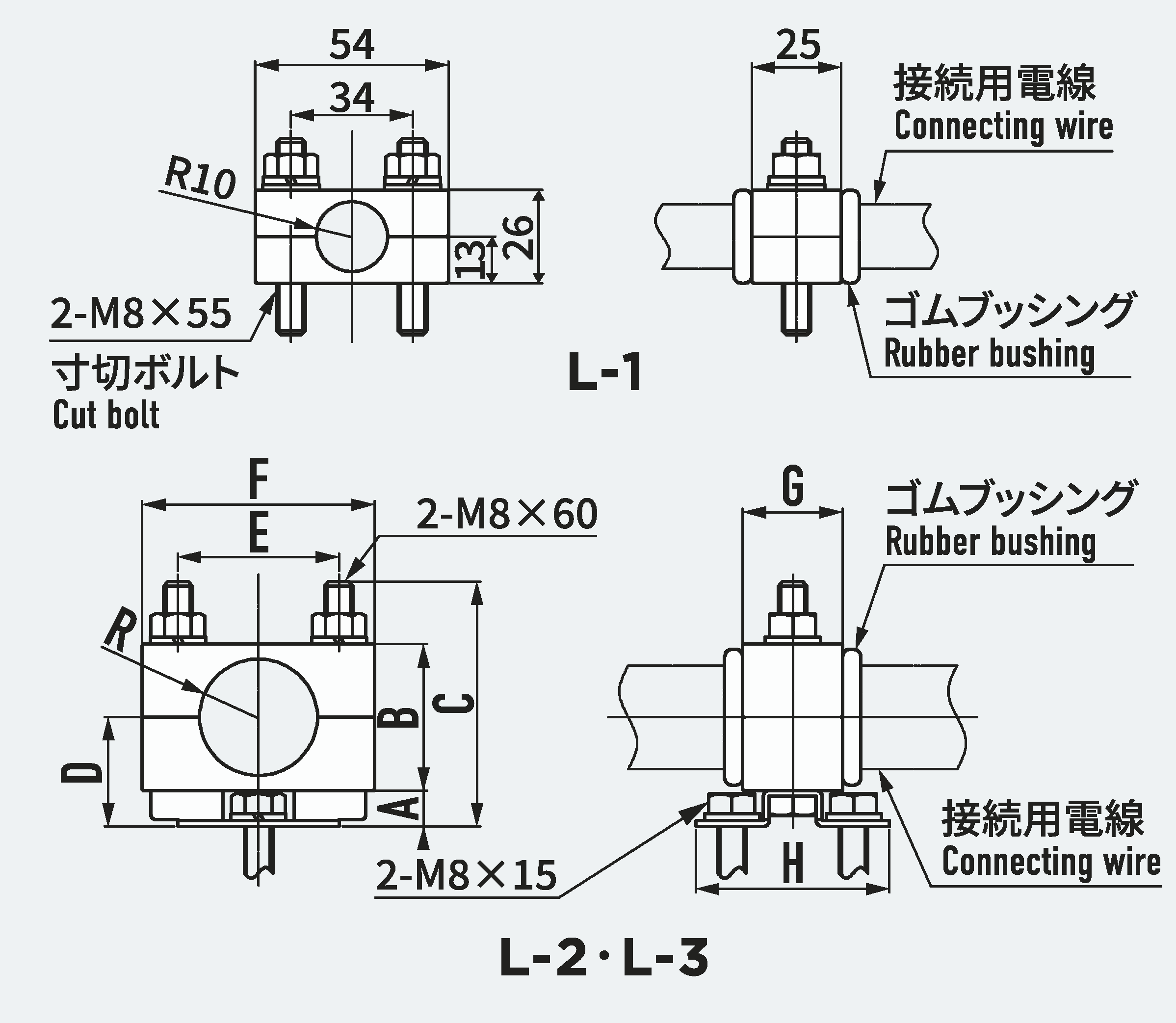

寸法・図面
Unit：mm
形 式 A B C D E F G H R L-1 右図参照 L-2 10 35 69 28 40 60 28 54 14 L-3 10 41 69 31 45 65 28 54 17
※L-2及びL-3の取付穴の寸法は、φ9.0以下、穴ピッチ30～34mmになります。
