LB形シリーズ

シリーズ共通 標準仕様

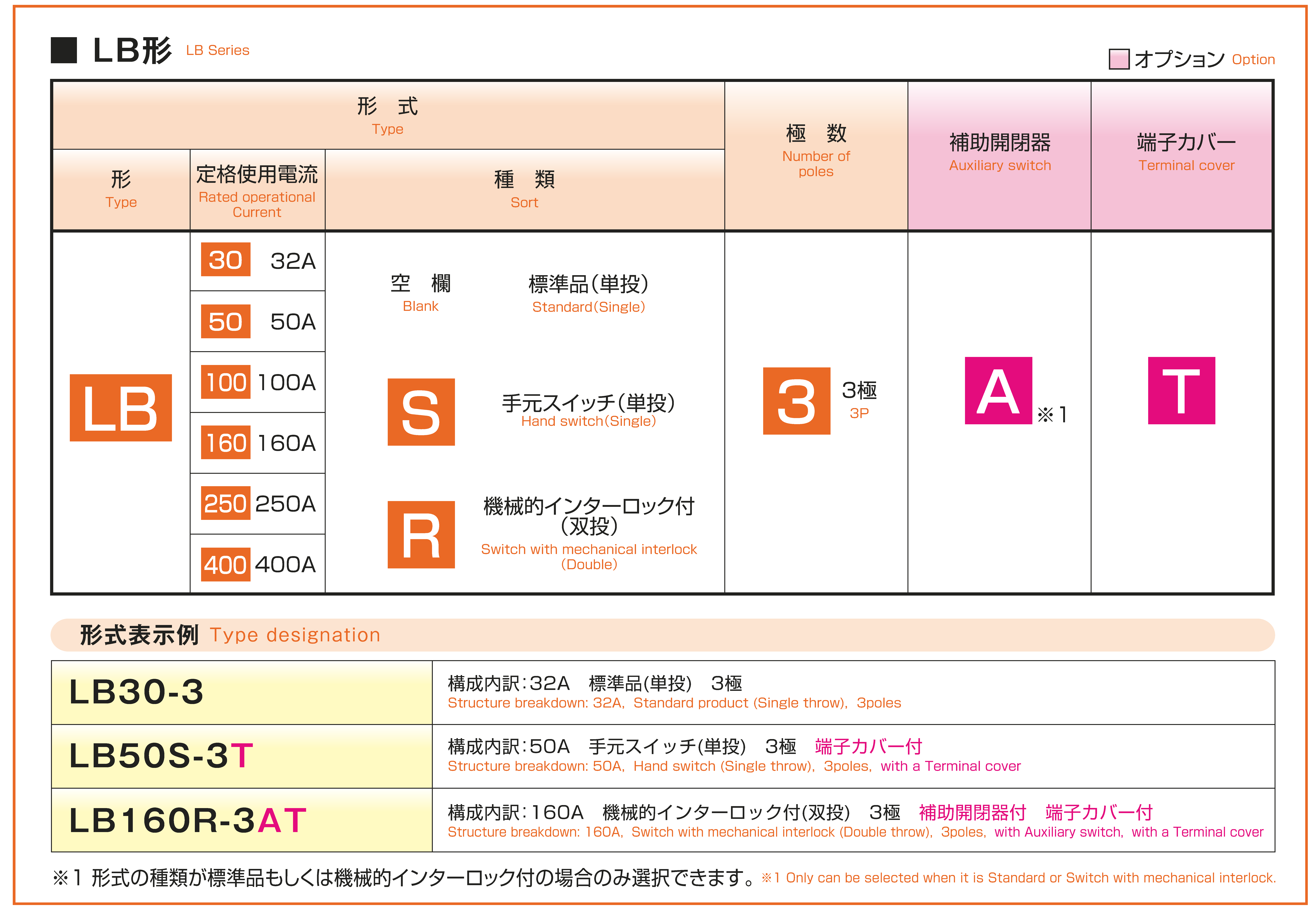

形式特徴：＜ＬＢ○○形＞単投の標準タイプ

　　　　　＜ＬＢ○○Ｓ形＞単投の手元操作タイプ（ハンドルが標準タイプより短い）

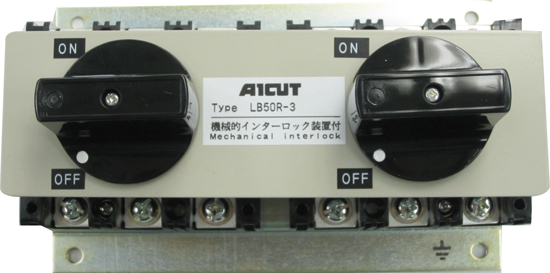

　　　　　＜ＬＢ○○Ｒ形＞双投の機械的インターロック付きタイプ

　　　　　※ ○○は定格使用電流を示す数字が入ります。

定格絶縁電圧：ＡＣ６６０Ｖ　

定格使用電圧：ＡＣ５５０Ｖ（４００ＡはＡＣ２５０Ｖ）

定格使用電流：３２Ａ･５０Ａ･１００Ａ･１６０Ａ･２５０Ａ･４００Ａ

極数：３Ｐ

接続方式：表面形

投数：＜単投形＞ＬＢ○○形・ＬＢ○○Ｓ形：ＯＮ⇔ＯＦＦ

　　　＜双投形＞ＬＢ○○Ｒ形：ＯＮ（Ａ側）⇔ＯＦＦ⇔ＯＮ（Ｂ側）

　　　※ Ａ側やＢ側は仮称であり実際の製品には明記されていません。

操作方法：手動操作

オプション対応

【製作仕様指定】

・補助開閉器１Ｃ付（手元スイッチＬＢ○○Ｓは非対応）

・補助開閉器２Ｃ付（機械的インターロック付のみ）

【オプション付属品】

・端子カバー
