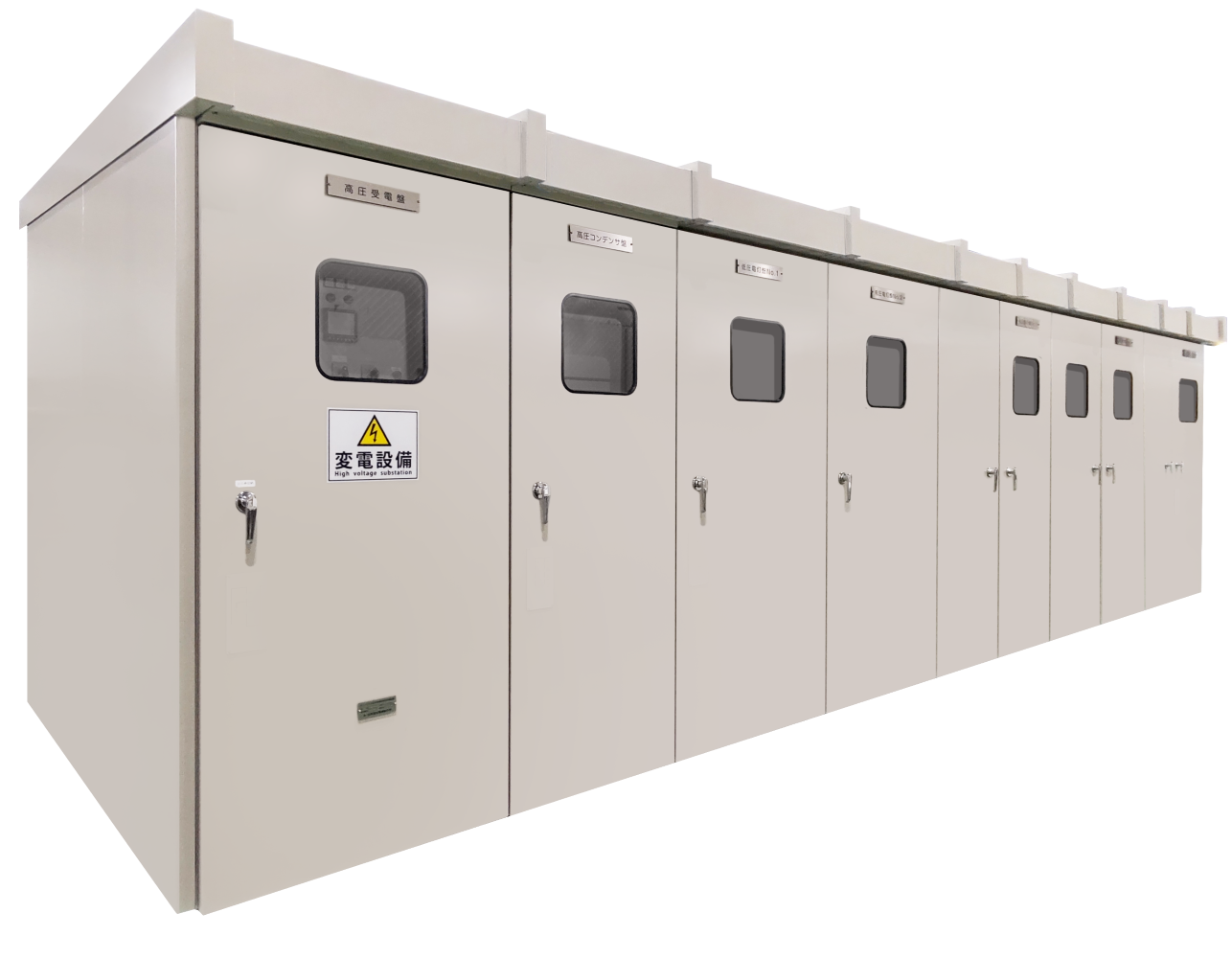

キュービクル式高圧受電設備

JIS規格に準拠した「キュービクル式高圧受変電設備」です。

チャンネルベースは取り外しが可能で、本体より先に納入し据付が可能です。

将来的な電気設備の増設や変更にも対応できる設計となっています。

消防庁告示7号に適合した認定品で151KVA～1000KVAまでのCB形に対応可能です。

【対応可能電圧】

高圧 7000V以下（3300V 6600V）、低圧 600V以下

【受電方式】

CB形、PF･S形

2回線受電方式

各種母線方式（単母線、二重母線、環状母線など）

屋内キュービクル：高さ(H)2100～2300㎜、幅(W)700～2000㎜、奥行(D)900～2500㎜

屋外キュービクル：高さ(H)2100～2300㎜、幅(W)700～2000㎜、奥行(D)1000～2500㎜

その他寸法については、ご相談ください。

【キュービクル式非常電源専用受電設備】

受電設備容量が当社取得型式の最大受電設備容量以下であれば、厳しい審査に合格した日本電気協会の認定品をご提供できます。

最大受電設備容量 1000kVA

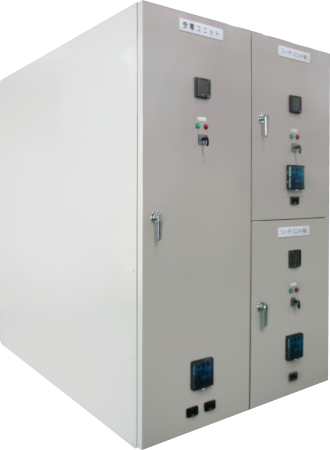

【高圧スイッチギヤ（CW形）の特長】

・（一社）日本電機工業会JEM1425規格「金属閉鎖形スイッチギヤ及びコントロールギヤ」準拠

　※JISC62271-200への変更に随時対応予定

・（一社）公共建築協会の評価書を取得しています

・JIS規格の「キュービクル式高圧受変電設備」と比較して、構造上の安全性が高い

　※JIS規格品よりも高い充電部保護や定格仕様を備えています

・官公庁や他の公共施設、病院、ビル、工場などの重要な受電設備に最適です

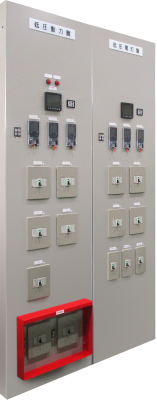

開放型電気室に設置する配電盤となります。電気室の設置条件に応じた形状での製作が可能です。
